HD30矢量控制变频器

发布时间:2016-03-07 22:17:43 来源:
产品特点

高性能的SVC控制方式
速度控制精度:±0.5%
速度控制范围:1:100
转矩控制响应:<200ms
起动转矩:180%额定转矩/0.5Hz

用户菜单自定义
可将常用参数映射到用户菜单U组,对U组进行操作,即可实现操作常用参数。

电机过热保护

丰富的扩展卡
扩展I/O卡,注塑机节能改造卡

丰富的行业应用
过程PID调节功能
简易PLC功能
纺织摆频功能
定长控制功能

产品功率等级更高
产品功率等级达到450kW。
    选配件

扩展选件
HD30-EIO
HD30-PIO
HD-RJ45-IO

通讯模块
HDFB-PROFIBUS-DP
HDFB-CAN
HDFB-DeviceNet

操作面板
HD-LCD
HD-LED-P
HD-LED-L
HD-LED-P-S

操作面板外引安装
HD-KMB
HD-KMB-S
HD-CAB-1M
HD-CAB-2M
HD-CAB-3M
HD-CAB-6M

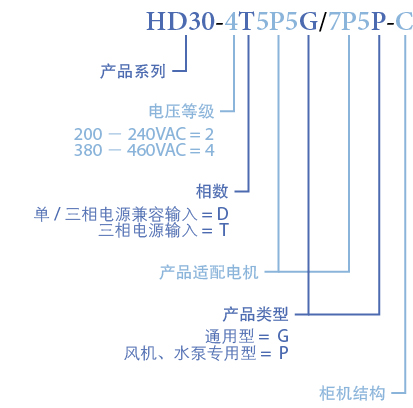

产品型号
\

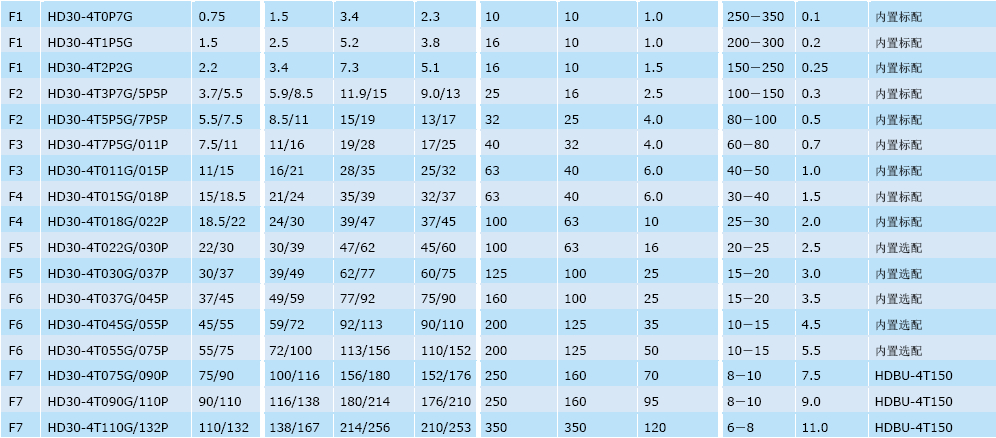

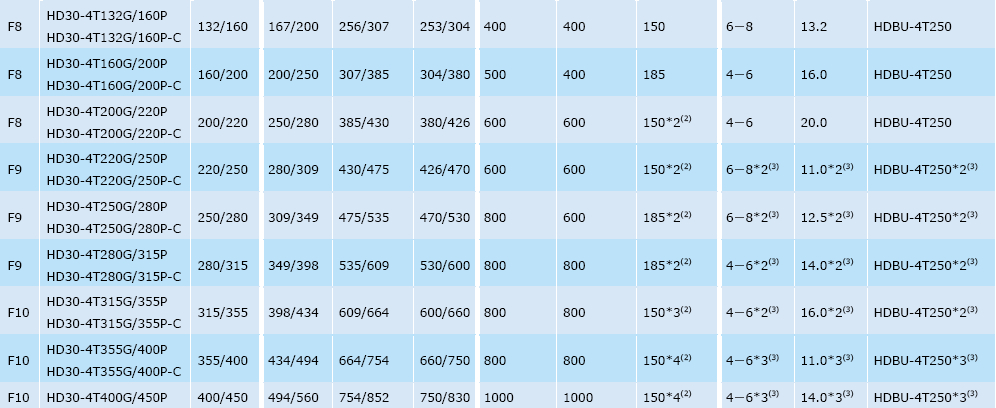

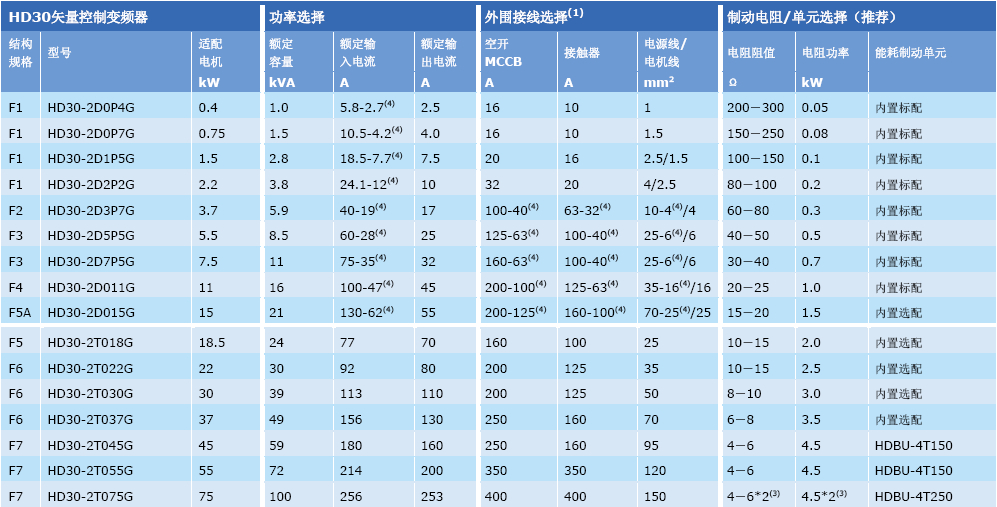

电气规格
\
\
\
(1):外围接线中的信号线均≥0.5mm2

(2)*2*3*4表示2根、3根、4根电源线或电机线并联。

(3)*2*3表示2个、3个制动电阻或制动单元并联方式。

(4):单/三相机型(HD30-2D)的选型部分有2个数据:用"-"隔开,前为单相电源输入,后为三相电源输入。

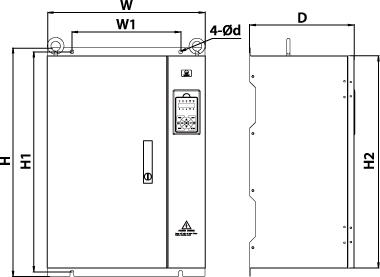

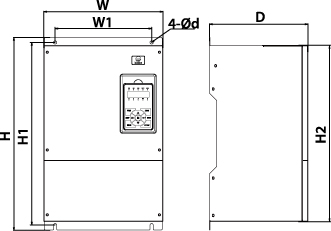

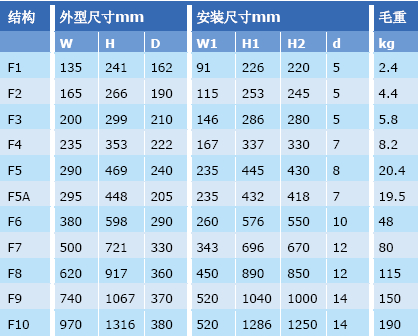

外型尺寸
\    \
                   F1 / F2 / F3 / F4                                                             F5 / F6
\
                                 F7 / F8 / F9 / F10
 \

\

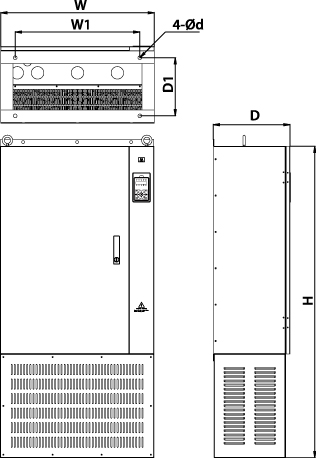

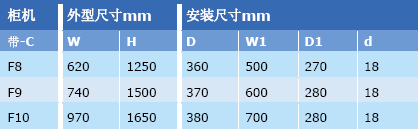

                           F8 / F9 / F10 柜机
 \



电气规格
输入电压 单/三相200-240V
三相200-240V
三相380-460V
波动不超过 ± 10%,失衡率 < 3%
输入频率 50/60Hz±5%
输出电压 0-输入电压
输出频率 0-400.00Hz
性能规格
控制方式 V/f控制,SVC控制
过载能力 150%额定输出电流2分钟,180%额定输出电流10秒
运行命令设定 操作面板设定,外部端子设定,通讯设定
速度设定 数字设定,模拟设定,通讯设定
速度分辨率 数字设定:0.01Hz
模拟设定:0.1% × 最大频率
SVC控制 速度控制精度:± 0.5%
速度控制范围:1 : 100
转矩控制响应:<200ms
起动转矩:180%额定转矩/ 0.5Hz
功能
保护功能 过压失速,过载预报警及报警,自动限流保护,输出掉载保护,过程PID给定/反馈丢失检测,输入/输出缺相保护,输出对地短路保护,输出相间短路保护,制动管故障保护
输入输出
模拟电源 +10V,负载能力100mA
数字电源 +24V,负载能力200mA
模拟输入 AI1:电压0-10V
AI2:-10-+10V/0-20mA(电压/电流可选)
*选配HD30-EIO可扩展至4路
模拟输出 AO1-AO2:0-10V/0-20mA(电压/电流可选)
数字输入 DI1-DI6,光耦隔离输入,
*DI6可选为高速脉冲输入
*选配HD30-EIO可扩展至9路
数字输出 DO1-DO2,光耦隔离输出
*DO2可复用高速脉冲输出
继电器输出 R1A/R1B/R1C
触点容量:250VAC/3A或30VDC/1A
*选配HD30-EIO可扩展至4路
环境特性
工作温度 -10-+40℃无降额,40-50℃每超过1℃输出电流降额2%
存贮温度 -40-+70℃
使用场所 室内,不受阳光直晒,无尘埃、腐蚀性和可燃性气体、油污、水蒸气、滴水、盐份等
海拔高度 1000米以下无降额,1000-4000米需降额使用
湿度 小于95%RH,无水珠凝结
振动 小于5.9m/s2(0.6g)

应用行业:线缆拉丝行业,起重机械,印刷与包装机械,造纸机械,数控机床,纺织行业
