HD09是最新研制的迷你小功率通用型变频器。
HD09-S是以HD09为基础，采用高性能控制的小功率通用型变频器。

单相200－240V……0.25－2.2kW
三相380－460V……0.4－5.5kW

应用行业：风机&泵，车库门、卷帘门，小型升降机械，搅拌机、和面机、榨汁机等小型机械，传送带、横向搬运等小型搬运系统，离心分离机、研磨机等旋转机械，农用机械，健身机械，圆织机

产品特点



领先的V/f控制和高性能的SVC控制

HD09为V/f控制，HD09-S为V/f、SVC控制。

超薄结构设计

厚度仅125mm，且可并排安装，节省安装空间。

大尺寸LCD显示

蓝色背光显示，5位段码，5个状态指示，5个单位指示。

个性化的按键设计

采用IEC60417、GB/T15192标准设计。

内置EMI滤波器

满足IEC61800-3标准的EMI要求。易于断开设计，可用于低漏电流场合。

直观的产品功率标签

可方便、快捷的识别产品。

支持内置制动电阻

可选配内置100W的薄型制动电阻。

独立的电位计设计

可设置输出频率及过程PID给定。

安装－接线－运行

简单3步，接线即可使用，方便快捷。

钣金底壳，塑胶外壳

安装可靠，顶部密封，防护性好。

可选DIN导轨安装

模拟端子可作为数字端子（HD09）

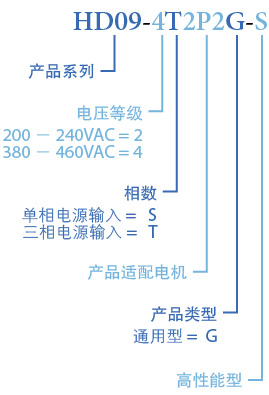

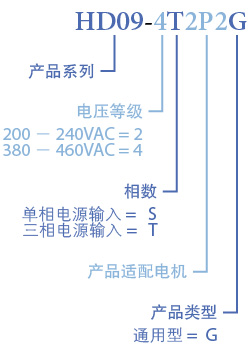

产品型号

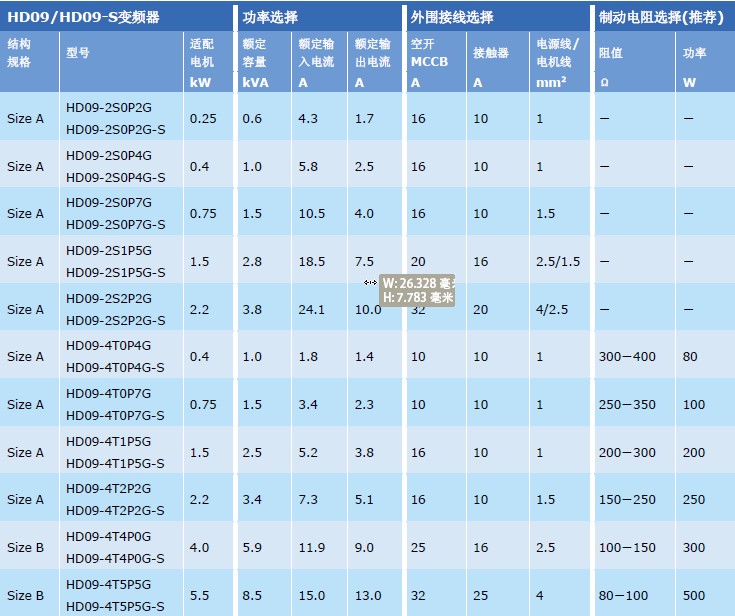

电气规格

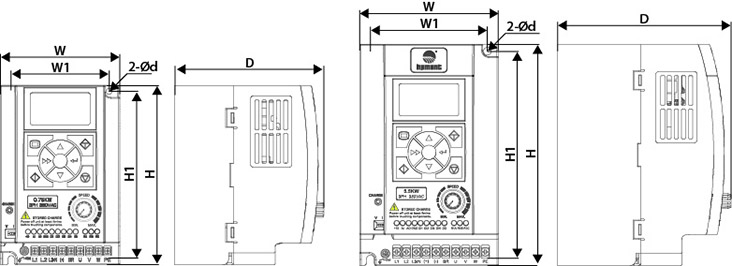

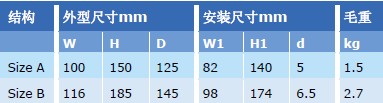

外型尺寸

                Size A                                                                      Size B



电气规格
输入电压	单相200－240V 三相380－460V 波动不超过 ± 10%，失衡率 < 3%
输入频率	50/60Hz±5%
输出电压	0－输入电压
输出频率	HD09：0－1000.0Hz	HD09-S：0－150.0Hz
性能规格
控制方式	HD09：V/f控制	HD09-S：V/f控制，矢量控制
过载能力	150%额定输出电流2分钟，180%额定输出电流10秒
速度分辨率	数字设定：0.01Hz 模拟设定：0.1% × 最大频率
载波频率	HD09：默认8kHz，1－8kHz可设	HD09-S：默认4kHz，1－16kHz可设
输入输出
模拟电源	+10V，负载能力100mA
模拟输入	AI：0－10V/0－20mA（电压/电流可选） 操作面板电位计：0－5V *HD09的AI可作为数字输入（ADI功能），功能与DI1－DI3相同
模拟输出	AO：0－10V
数字输入	DI1－DI4，光耦隔离输入 *DI4可选为高速脉冲输入
数字输出	DO，光耦隔离输出 *可复用高速脉冲输出
继电器输出	R1A/R1B/R1C 触点容量：250VAC/3A或30VDC/1A
功能
保护功能	输出对地短路保护，输出相间短路保护，制动限流保护，直流母线短路保护
环境特性
工作温度	-10－+40℃无降额，40－50℃每超过1℃输出电流降额2%
存贮温度	-40－+70℃
使用场所	室内，不受阳光直晒，无尘埃、腐蚀性和可燃性气体、油污、水蒸气、滴水、盐份等
海拔高度	1000米以下无降额，1000－4000米需降额使用
湿度	小于95%RH，无水珠凝结
振动	小于5.9m/s2（0.6g）

应用行业

风机&泵

车库门、卷帘门

小型升降机械

搅拌机、和面机、榨汁机等小型机械

传送带、横向搬运等小型搬运系统

离心分离机、研磨机等旋转机械

农用机械

健身机械

圆织机
