产品特点
可驱动异步、同步电机
通过设置参数即可进行异步、同步电机驱动切换。
产品电压等级更高
包含500－690VAC电压输入产品。
更高性能的VC控制方式
速度控制精度：±0.05%
速度控制范围：1:1000
转矩控制响应：<50ms
起动转矩：200%额定转矩/0Hz
无跳闸运行
优异的电流和电压控制算法、先进的过电流抑制，在任意加减速时间和冲击负载条件下，可实现不过流、不跳闸运行。
转矩控制
转矩控制/速度控制可灵活调整
多种转矩给定方式
张力控制
多种张力控制可选
内置卷径自动计算模块
先进的惯量补偿算法
张力锥度灵活调整
断料自动检测
简易伺服
伺服定位模式、主轴定向模式
提供丰富的编码器卡
适配各类编码器，带分频输出

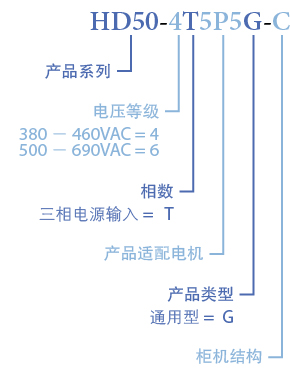

产品型号

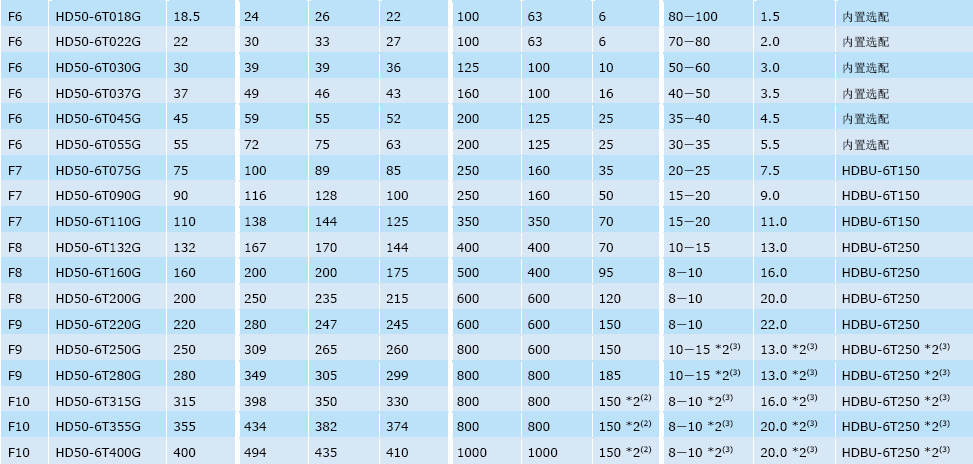

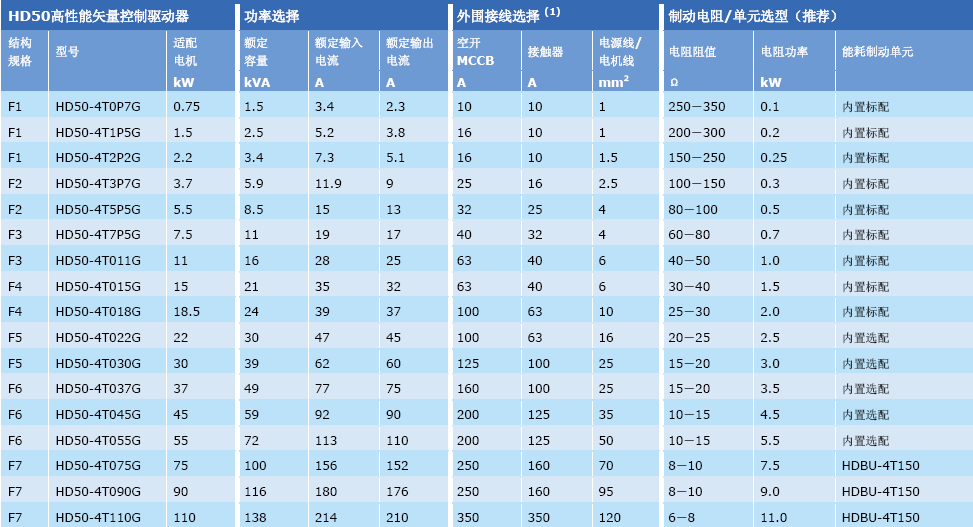

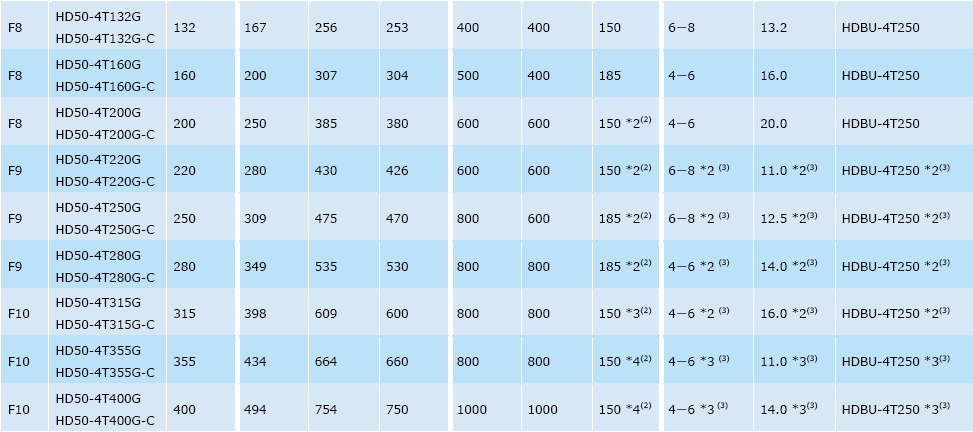

电气规格
(1)：外围接线中的信号线均≥0.5mm2。
(2)：*2、*3、*4表示2根、3根、4根电源线或电机线并联。
(3)：*2、*3表示2个、3个制动电阻或制动单元并联方式。

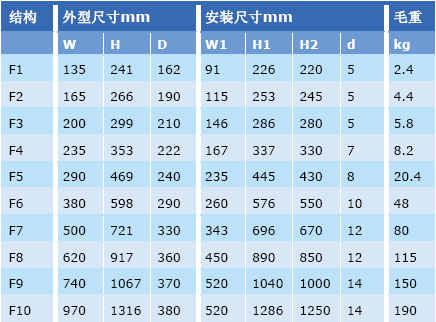

外型尺寸

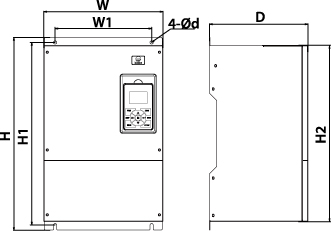

F1 / F2 / F3 / F4 F5 / F6

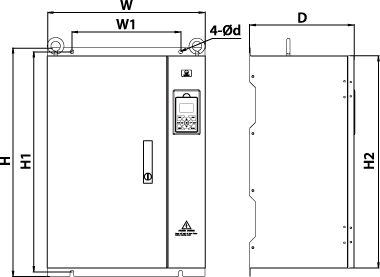

F7 / F8 / F9 / F10

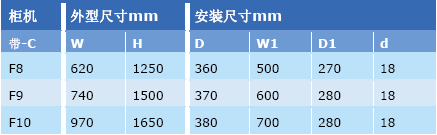

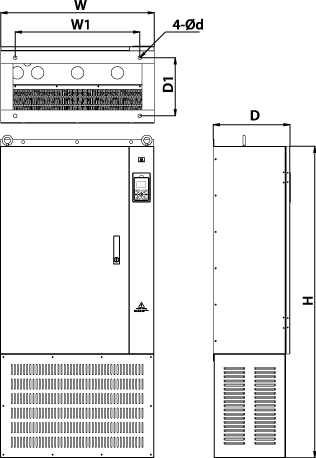

F8 / F9 / F10 柜机
|
电气规格 |
|
|
输入电压 |
三相380－460V 三相500－690V 波动不超过 ± 10%，失衡率 < 3% |
|
输入频率 |
50/60Hz±5% |
|
输出电压 |
0－输入电压 |
|
输出频率 |
0－400.00Hz |
|
性能规格 |
|
|
控制方式 |
V/f控制，SVC控制，VC控制 |
|
过载能力 |
150%额定输出电流2分钟，180%额定输出电流10秒 |
|
运行命令设定 |
操作面板设定，外部端子设定，通讯设定 |
|
速度设定 |
数字设定，模拟设定，通讯设定 |
|
速度分辨率 |
数字设定：0.01Hz 模拟设定：0.1% × 最大频率 |
|
SVC控制 |
速度控制精度：± 0.5% 速度控制范围：1 : 100 转矩控制响应：＜200ms 起动转矩：180%额定转矩/ 0.5Hz |
|
VC控制 |
速度控制精度：± 0.05% 速度控制范围：1 : 1000 转矩控制响应：＜50ms 起动转矩：200%额定转矩/ 0Hz |
|
功能 |
|
|
保护功能 |
过压失速，过载预报警及报警，自动限流保护，输出掉载保护，过程PID给定/反馈丢失检测，输入/输出缺相保护，制动管故障保护，输出对地短路保护，输出相间短路保护 |
|
输入输出 |
|
|
模拟电源 |
+10V，负载能力100mA |
|
数字电源 |
+24V，负载能力200mA |
|
模拟输入 |
AI1：电压0－10V AI2－AI3：-10－+10V/0－20mA（电压/电流可选） *选配HD50-EIO可扩展至4路 |
|
模拟输出 |
AO1－AO2：0－10V/0－20mA（电压/电流可选） |
|
数字输入 |
DI1－DI6 *选配HD50-EIO可扩展至12路 |
|
数字输出 |
DO1－DO2 |
|
继电器输出 |
R1A/R1B/R1C 触点容量：250VAC/3A或30VDC/1A *选配HD50-EIO可扩展至4路 |
|
环境特性 |
|
|
工作温度 |
-10－+40℃无降额，40－50℃每超过1℃输出电流降额2% |
|
存贮温度 |
-40－+70℃ |
|
使用场所 |
室内，不受阳光直晒，无尘埃、腐蚀性和可燃性气体、油污、水蒸气、滴水、盐份等 |
|
海拔高度 |
1000米以下无降额，1000－4000米需降额使用 |
|
湿度 |
小于95%RH，无水珠凝结 |
|
振动 |
小于5.9m/s2（0.6g） |
