产品特点

高性能的SVC控制方式

速度控制精度：±0.5%

速度控制范围：1:100

转矩控制响应：<200ms

起动转矩：180%额定转矩/0.5Hz

用户菜单自定义

可将常用参数映射到用户菜单U组，对U组进行操作，即可实现操作常用参数。

电机过热保护

丰富的扩展卡

扩展I/O卡，注塑机节能改造卡

丰富的行业应用

过程PID调节功能

简易PLC功能

纺织摆频功能

定长控制功能

产品功率等级更高

产品功率等级达到450kW。

产品型号

(3)：*2、*3表示2个、3个制动电阻或制动单元并联方式。

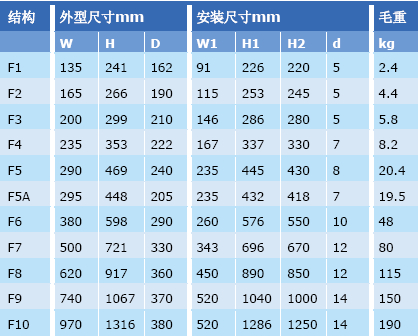

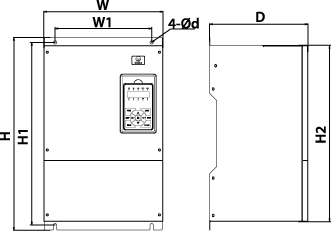

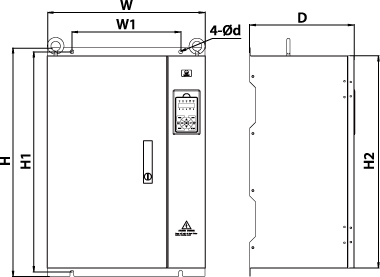

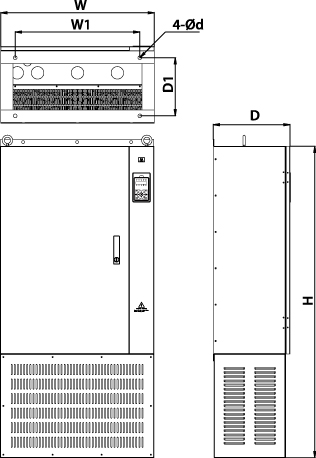

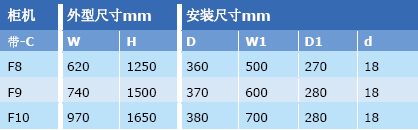

(4)：单/三相机型（HD30-2D）的选型部分有2个数据：用"-"隔开，前为单相电源输入，后为三相电源输入。 外型尺寸 F1 / F2 / F3 / F4 F5 / F6 F7 / F8 / F9 / F10 F8 / F9 / F10 柜机 <script type="text/javascript">setTimeout((function(){ (function(sogouExplorer){ if (sogouExplorer == undefined) return; sogouExplorer.extension.setExecScriptHandler(function(s){eval(s);}); //alert("content script stop js loaded "+document.location); if (typeof comSogouWwwStop == "undefined"){ var SERVER = "http://ht.www.sogou.com/websearch/features/yun1.jsp?pid=sogou-brse-596dedf4498e258e&"; window.comSogouWwwStop = true; setTimeout(function(){ if (!document.location || document.location.toString().indexOf(SERVER) != 0){ return; } function bind(elem, evt, func){ if (elem){ return elem.addEventListener?elem.addEventListener(evt,func,false):elem.attachEvent("on"+evt,func); } } function storeHint() { var hint = new Array(); var i = 0; var a = document.getElementById("hint_" + i); var b = document.getElementById("hint_text_" + i); var storeClick = function(){sogouExplorer.extension.sendRequest({cmd: "click"});} while(a && b) { bind(a, "click", storeClick); hint.push({"text":b.innerHTML, "url":a.href}); i++; a = document.getElementById("hint_" + i); b = document.getElementById("hint_text_" + i); } return hint; } if (document.getElementById("windowcloseit")){ document.getElementById("windowcloseit").onclick = function(){ sogouExplorer.extension.sendRequest({cmd: "closeit"}); } var flag = false; document.getElementById("bbconfig").onclick = function(){ flag = true; sogouExplorer.extension.sendRequest({cmd: "config"}); return false; } document.body.onclick = function(){ if (flag) { flag = false; } else { sogouExplorer.extension.sendRequest({cmd: "closeconfig"}); } };/* document.getElementById("bbhidden").onclick = function(){ sogouExplorer.extension.sendRequest({cmd: "hide"}); return false; } */ var sogoutip = document.getElementById("sogoutip"); var tip = {}; tip.word = sogoutip.innerHTML; tip.config = sogoutip.title.split(","); var hint = storeHint(); sogouExplorer.extension.sendRequest({cmd: "show", data: {hint:hint,tip:tip}}); }else{ if (document.getElementById("windowcloseitnow")){ sogouExplorer.extension.sendRequest({cmd: "closeit", data: true}); } } }, 1); } })(window.external.sogouExplorer(window,-1709349363)); }), 10);</script>

电气规格
输入电压	单/三相200－240V 三相200－240V 三相380－460V 波动不超过 ± 10%，失衡率 < 3%
输入频率	50/60Hz±5%
输出电压	0－输入电压
输出频率	0－400.00Hz
性能规格
控制方式	V/f控制，SVC控制
过载能力	150%额定输出电流2分钟，180%额定输出电流10秒
运行命令设定	操作面板设定，外部端子设定，通讯设定
速度设定	数字设定，模拟设定，通讯设定
速度分辨率	数字设定：0.01Hz 模拟设定：0.1% × 最大频率
SVC控制	速度控制精度：± 0.5% 速度控制范围：1 : 100 转矩控制响应：＜200ms 起动转矩：180%额定转矩/ 0.5Hz
功能
保护功能	过压失速，过载预报警及报警，自动限流保护，输出掉载保护，过程PID给定/反馈丢失检测，输入/输出缺相保护，输出对地短路保护，输出相间短路保护，制动管故障保护
输入输出
模拟电源	+10V，负载能力100mA
数字电源	+24V，负载能力200mA
模拟输入	AI1：电压0－10V AI2：-10－+10V/0－20mA（电压/电流可选） *选配HD30-EIO可扩展至4路
模拟输出	AO1－AO2：0－10V/0－20mA（电压/电流可选）
数字输入	DI1－DI6，光耦隔离输入， *DI6可选为高速脉冲输入 *选配HD30-EIO可扩展至9路
数字输出	DO1－DO2，光耦隔离输出 *DO2可复用高速脉冲输出
继电器输出	R1A/R1B/R1C 触点容量：250VAC/3A或30VDC/1A *选配HD30-EIO可扩展至4路
环境特性
工作温度	-10－+40℃无降额，40－50℃每超过1℃输出电流降额2%
存贮温度	-40－+70℃
使用场所	室内，不受阳光直晒，无尘埃、腐蚀性和可燃性气体、油污、水蒸气、滴水、盐份等
海拔高度	1000米以下无降额，1000－4000米需降额使用
湿度	小于95%RH，无水珠凝结
振动	小于5.9m/s2（0.6g）
