HD10简易型变频器 (HD10)

发布时间:2015-04-04 10:59:02 来源:

产品特点

领先的V/f控制

转矩响应更加迅速,有效抑制电机加减速过程中出现的振荡。

使用简单

无需设置功能参数,接线即可使用。

结构紧凑

紧凑的结构设计,可并排安装。

可选DIN导轨安装

功能可扩展

多段速控制

线性、平方V/f曲线

简洁的输入输出接口

3路可编程数字输入

1路可编程数字输出

1路模拟输入

1路模拟输出

1路可编程继电器输出

标配内置能耗制动单元

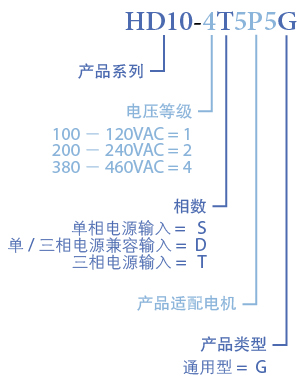

产品型号

\

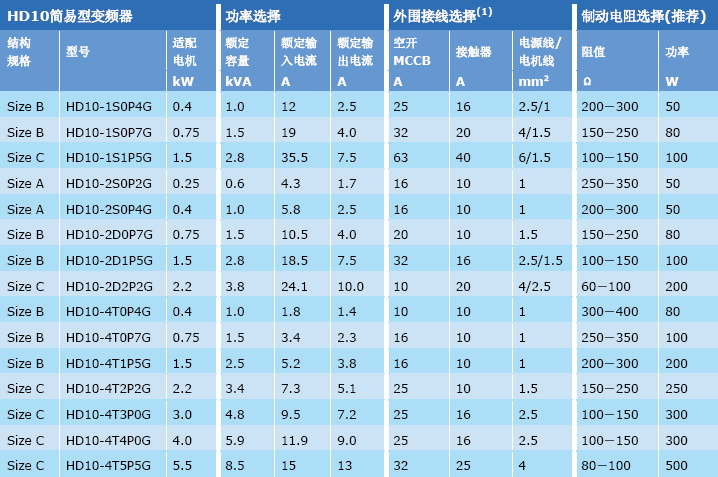

电气规格

\

(1):外围接线中的信号线均≥0.5mm2

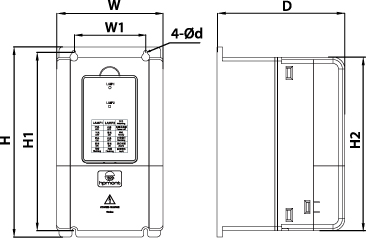

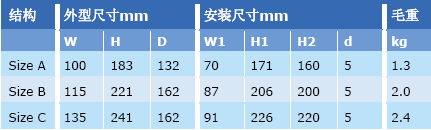

外型尺寸

\

\

电气规格

输入电压

单相100-120V

单/三相200-240V

三相380-460V

波动不超过 ± 10%,失衡率 < 3%

输入频率

50/60Hz±5%

输出电压

0-240V(单相100-120VAC电源输入)

0-输入电压(单/三相200-240VAC电源输入)

0-输入电压(三相380-460VAC电源输入)

输出频率

0-400.00Hz

性能规格

控制方式

V/f控制

过载能力

150%额定输出电流2分钟,180%额定输出电流10秒

速度分辨率

数字设定:0.01Hz

模拟设定:0.1% × 最大频率

功能

保护功能

输出对地短路保护,制动单元故障保护,自动限流保护,输出相间短路保护,直流母线短路保护

输入输出

模拟电源

+10V,负载能力100mA

数字电源

+24V,负载能力200mA

模拟输入

AI:-10-+10V/0-20mA(电压/电流可选)

模拟输出

AO:0-10V/0-20mA(电压/电流可选)

数字输入

DI1-DI3,光耦隔离输入

*DI3可选为高速脉冲输入

数字输出

DO,光耦隔离输出

*可复用高速脉冲输出

继电器输出

R1A/R1B/R1C

触点容量:250VAC/3A或30VDC/1A

环境特性

工作温度

-10-+40℃无降额,40-50℃每超过1℃输出电流降额2%

存贮温度

-40-+70℃

使用场所

室内,不受阳光直晒,无尘埃、腐蚀性和可燃性气体、油污、水蒸气、滴水、盐份等

海拔高度

1000米以下无降额,1000-4000米需降额使用

湿度

小于95%RH,无水珠凝结

振动

小于5.9m/s2(0.6g)
