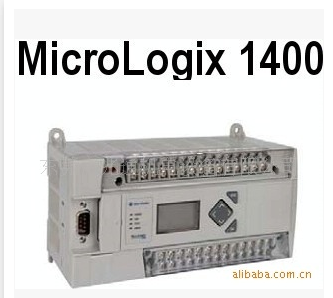

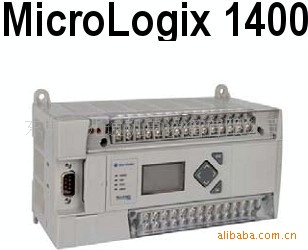

MicroLogix 1400 控制器是MicroLogix家族的新成员，MicroLogix家族中的
MicroLogix 1000、MicroLogix 1100、MicroLogix 1200和MicroLogix 1500控
制器都是深受欢迎的产品。MicroLogix 1400控制器为扩大应用范围而设计，内
置模拟量输入，以太网通讯端口、 超高速计数器 (HSC)和脉冲序列输出(PTO)，
MicroLogix 1400和MicroLogix 1100控制器具有相同的重要特性，可以扩展更
多I/O模块、快速HSC/PTO和额外的串口。 MicroLogix 1400弥补了低端控制
器在某些场合的应用，这些场合需要的数字量I/O点数多达144点。
每个MicroLogix 1400控制器包含20个数字量输入和12个数字量输出。另外，
某些模块包含4个内置的模拟量输入和2个模拟量输出，使用和MicroLogix 1200
一样的模块，MicroLogix 1400控制器可以扩展其I/O容量。单个MicroLogix 1400
控制器可以扩展多达7个1762 I/O模块。
MicroLogix 1400 控制器使用一流的编程软件 RSLogix 500 的最新版本进行编
程，MicroLogix和 SLC 500家族采用统一的编程指令。RSLogix 500 Starter
(基本版)、Standard(标准版)和Professional(专业版)以及RSLogix Micro软件都
支持MicroLogix 1400控制器，包含在线编辑功能。
每个控制器有2个串口，支持DF1/DH485/Modbus RTU/DNP3/ASCII协议，内
置以太网端口，支持EtherNet/IP对等信息传输。
内置LCD屏，可以监视控制器和I/O状态，可以更改位和整形数

MicroLogix 1400控制器的优势
• 大存储空间 (10 KB 用户程序和 10 KB 用户数据 ) 可以满足大多数应用场
合的要求。
• 真正的在线编辑功能，可以在线更改程序，包括 PID ，无需离线。
• RSLogix Micro 和  RSLogix 500 Professional( 专业版 ) ， Standard( 标准版 )
和 Starter( 基本版 ) 软件 8.1 及以后版本支持对 MicroLogix 1400 控制器进
行在线编辑。
• 通过 LCD 键盘在运行 / 远程 / 编程模式之间切换。
• 基于时间或者事件的数据记录功能，可选时间戳。将控制器数据存储在单
独的 128K 的存储空间内，用于分析 ( 例如，在报警时的趋势和 I/O 数据 ) 。
• 配方存储 ( 多达 64 KB 的存储空间，该存储空间包含在数据日志存储空间
内 ) 可以通过梯形图进行访问，可以更快速并容易地成批更改定时器、计
数器以及其他数据类型的程序数据。
• 高性能I/O扩展选项，(多达16个I/O模块 ，可以任意组合)。
•12个高速输入(1766-L32AWA和1766-L32AWAA控制器除外)，可
以单独作为自动关闭设备(脉冲捕捉)输入、时间中断或者组合作为100 Hz
高速计数器使用，有10种操作模式。
• 两个内置的0-10V 直流模拟量输入(针对带有模拟量 I/O选项的控制器)，
12位分辨率(非隔离)。
•3个高速输出可以组态为100 kHz 脉冲序列输出 (PTO)或者作为40 kHz
脉冲宽度调制(PWM)输出(只限于目录号1766-L32BXB和1766-L32BXBA)。
• 多点输入和输出公共端，允许采用灌入和拉出输入方式，同时为多个电压
等级的输入设备提供相互隔离的公共端。
• 一个1 ms可选的定时中断(STI)。
• 高分辨率计时器，1 ms精度。
• 通讯通道 0 提供隔离的 RS-232 或者  RS-485 电气兼容性 ( 通过通讯电缆选择 ) 。
• RS-232 端口支持所有的串口协议。
• 通过RS-485端口，可以直接访问DH-485、DF1半双工主/ 从、ASCII
和Modbus RTU主/ 从网络。访问DNP 从站网络使用1763-NC转换
接口(无需1761-NET-AIC转换接口)。
• 通讯通道1包含一个内置的RJ45端口，支持EtherNet/IP网络，用于传
输对等信息。该10/100 Mbps端口支持BOOTP和DHCP。
• 通讯通道 2 为 9 针、非隔离的 RS-232 串口，支持所有的串行通讯协议。
• 通讯切换按钮允许控制器的通道0端口在用户配置的通讯参数和出厂默认
设置之间进行切换，可以轻松从Modbus RTU或者 ASCII协议 (不支持
编程)切换为DF1全双工协议(用于上载/下载、监视或者编辑程序)。因此
即使控制器的通讯参数配置不正确，编程计算机依然可以连接控制器。
• 内置实时时钟。
• 内置带有 email 功能的网络服务。
MicroLogix 可编程• 可选存储模块用于外部程序备份、程序传输，将程序传送到另外一个控制
器。控制器中的程序和数据也有备份电池以确保程序掉电不丢失。
• 数据文件下载保护防止重要的用户数据被改变。
• 内置 LCD ，可以访问位或整形数据文件，这些数据可以被修改、可选保
护，只有操作员可以使用这些数据用于监视。
• 使用 LCD 指令可以从控制器输出信息到 LCD ，并可以选择接受用户输入。
• 通过内置的 LCD 可以直接监视 IP 地址。
• 两个内置的数字微调电位计。
•32 位带符号整数运算。
• 支持浮点和双整形数据文件。
• 内置 PID 功能。
• 手指保护端子块满足全球安全标准。
• 在 LCD 上显示定制的 OEM 商标。
• 满足全球范围的认证，包括CE、C-Tick、以及UL Class 1，Division 2
危险环境。
